超声绿色钻铣加工中心
◆ 设置ng28.自主研发智能化超声加工系统，，， ，， ，，，解决难加工质料的加工痛点
◆ 可选配超临界CO?或微量润滑（MQL）冷却系统，，， ，， ，，，实现清洁切削
◆ UDT-500型号主轴鼻端至事情台距离可选。。。。。。罕曜200-560mm, 可选270-630/340-700mm
◆ 三种丝杆导轨防护可选。。。。。。 ，， ，，，知足硬脆质料、金属质料加工需求
◆ 可选BBT-30超声内冷主轴，，， ，， ，，，最高转速可达 24,000rpm
◆ 多种规格刀库可选。。。。。。21T/26T/30T/36T/30T+14T）
◆ 定位精度可达6μm，，， ，， ，，，重复定位精度可达4μm
◆ 可设置四轴/五轴
◆ 床身整体接纳铸铁质料，，， ，， ，，，三轴标配高刚性线轨，，， ，， ，，，确保；；；；；簿弑赣乓旄招浴⒖拐鹦院臀裙绦裕 ，， ，，，从而包管优异的动态切削性能 ◆ 标配高转速直连式机械主轴(非中心出水)，，， ，， ，，，可选配直连式机械主轴（中心出水）、电主轴（非中心出水）和电主轴（中心出水），，， ，， ，，，可选BBT-30超声内冷主轴，，， ，， ，，，最高转速可达 24,000rpm ◆ UDT-500型号主轴鼻端至事情台距离可选。。。。。。罕曜200-560mm, 可选270-630/340-700mm ◆三种丝杆导轨防护可选。。。。。。 ，， ，，，知足硬脆质料、金属质料加工需求 ◆定位精度可达6μm，，， ，， ，，，重复定位精度可达4μm |  |
 | ◆ 标配21T夹臂式刀库，，， ，， ，，，换刀速率快，，， ，， ，，，多种规格刀库可选。。。。。。26T/30T/36T/30T+14T） ◆ 可加装4/5轴，，， ，， ，，，实现集约化加工 ◆ 可加装3D测头，，， ，， ，，，实现在线纠偏 ◆ 支持自动上下料 |
◆ 设置人机界面友好的三菱M80A，，， ，， ，，，操作简朴 |  |

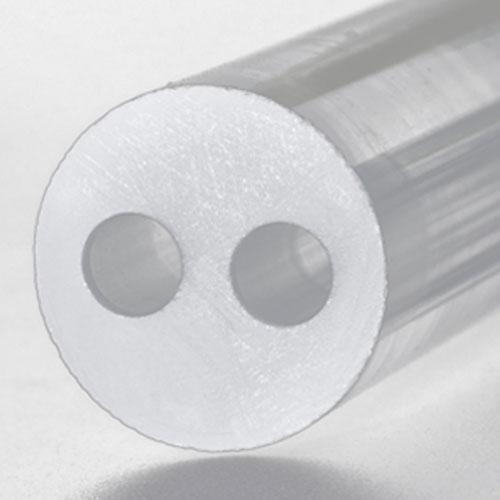

 石英玻璃光纤预制棒 |

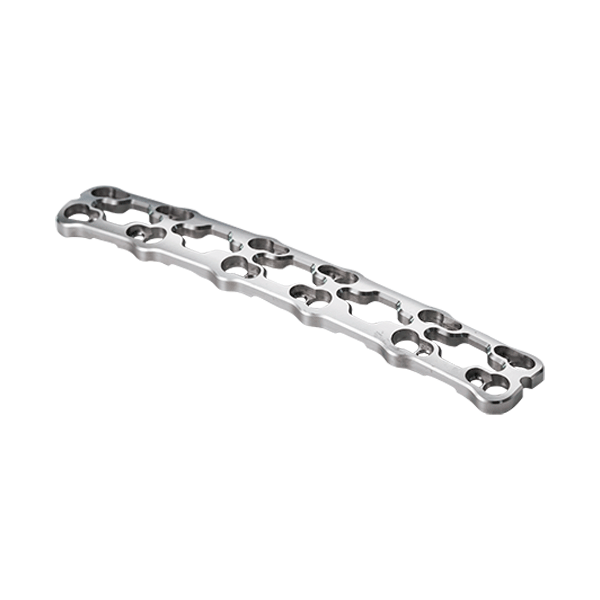

 钛合金TC4颈椎牢靠板 |
| 项目 | 单位 | UDT-500 |
| X/Y/Z轴加工行程 | mm | 500×400×320 |
| 事情台尺寸 | mm | 620×400 |
| 事情台最大负载 | kg | 250 |
| X/Y/Z轴快速移动速率 | m/min. | 48/48/36 |
| 主轴转速（最高） | rpm | 24000 | 30000 |
| 锥孔规格 | — | BT30 |
| 刀库容量 | 把 | 21 |
| 最大刀具直径（满刀） | mm | 60/80 |
| 最大刀具长度 | mm | 200 |
| 最大刀具质量 | kg | 3 |
标配：
| ◆ 三菱M80A | ◆ 集中式自动润滑系统 |
◆ 加工冷却系统 | ◆ 以太网通讯接口 |
| ◆ 外挂式手轮 | ◆ 气枪 |
| ◆ 电箱热交流器 | ◆ LED事情灯 |
| ◆ 三色警示灯 | ◆ 清静门锁 |
◆ 底座冲屑系统 |
选配：
| ◆ 高精度3D测头 | ◆ 自动门 |
| ◆ 圆盘式油水疏散器 | ◆ 4/5轴转台 |
| ◆ 油雾网络器 | ◆ 接触式对刀仪 |
| ◆ 外挂刀库(ATM-14) | ◆ 主轴恒温冷却系统 |
| ◆ 刀库冲水 | ◆ 非超声功效 |
设置适用机型：UGT-500
